Автомобили ВАЗ 2106 и ВАЗ 2107 сегодня уже не выпускаются. Однако в России они до сих пор очень востребованы за счёт своей неприхотливости. К тому же практически любой водитель может провести обслуживание и ремонт машины без обращений к специалистам. Например, любые проблемы с глушителями на «шестёрках» и «семёрках» могут быть разрешены в гаражных условиях.

Содержание

Для чего нужен глушитель

Выхлопная система любого транспортного средства основывается на использовании специального элемента, который называется глушитель. Эксплуатация автомобиля без глушителя невозможна в принципе.

Глушитель призван выполнять две основные задачи:

  • понижать шумы отработавших газов;

  • преображать температуру и пульсацию выхлопов.

Обоснованность использования глушителя объясняется тем, что отработавшие газы после выхода из цилиндров мотора имеют очень высокое давление и температуру. При этом в выпускной системе вперёд газов запускаются звуковые волны, которые могут очень сильно шуметь при выхлопах. Глушитель преобразует волны звука в энергию тепла, тем самым сокращая то количество шума, которое создаётся при выхлопе. Однако все современные глушители некоторым образом и влияют на продуктивность двигателя, так как преобразование создаёт противодействие, за счёт чего уменьшается мощность мотора.

Выхлопная труба ВАЗ-2107

Конец трубы должен выступать за кузов автомобиля не более чем на 5 см

В глушителях автомобилей ВАЗ используется несколько различных методологий для понижения шумов:

  • расширение/сужение потока газа;

  • изменение направленности потока;

  • интерференция волны звука;

  • поглощение звука.

В глушителях используется несколько камер разного объёма, чтобы расширять или сужать поток газовых выхлопов.

На автомобилях ВАЗ 2106/2107 устанавливается один глушитель. Для сравнения: на современных иномарках может быть до пяти глушителей.

Глушитель на ВАЗ классике

Вся выхлопная система на отечественных «Жигулях» шестой и седьмой модели состоит из трёх частей: приёмной трубы, основного глушителя и резонатора. Каждая из них выполняет свою функцию: труба вытягивает выхлопные газы из мотора, глушитель преобразует газы и звуки, а резонатор понижает уровень шумности.

Глушители на ВАЗ 2106–2107 «славятся» своей недолговечностью, так как тонкий металл очень быстро может прогореть. Оригинальные заводские изделия служат на протяжении 60–70 тыс. км пробега, когда как самодельные глушители часто не выдерживают и 30 тыс. км.

Традиционно на классику ВАЗ устанавливаются глушители производства «АвтоВазАгрегат». Они изготавливаются из нержавеющей стали с утолщённой стенкой. Поэтому срок их службы можно считать долговечным. Альтернативными вариантами можно считать глушители более современных моделей «Жигулей», но не все они оптимально подходят к «шестёркам» и «семёркам». Однако умельцы быстро переделывают крепёжные элементы и выравнивают длину глушителей, чтобы добиться их идентичности оригиналам.

Крепёж выхлопной трубы и резонатора

Современный глушитель производства «АвтоВазАгрегат» является неотъемлемой частью автомобилей ВАЗ

Традиционно глушитель на ВАЗ классике установлен под днищем автомобиля и крепится при помощи болтовых соединений и специальных подвесных резинок. Выхлопная труба выводится сзади кузова с левой стороны.

Как поменять глушитель на «классике»

Замена глушителя на ВАЗ «классика» не представляет особенных сложностей. Необходимо предварительно загнать машину на смотровую яму или эстакаду. Если нет возможности использовать яму, можно поднять заднюю левую сторону на домкрате. Главное — убедиться, что автомобиль устойчиво приподнят над землёй.

ВАЗ-2107 на эстакаде

Наиболее простой и удобный способ добраться до глушителя — загнать авто на эстакаду

Подготовка инструментов

В деле самостоятельного обслуживания или ремонта машины большую роль играет своевременная подготовка всех тех инструментов, которые могут понадобиться в работе. Чтобы снять глушитель и установить на его место новое изделие, потребуется следующий набор инструментов и вспомогательных материалов:

  • молоток;

  • зубило;

  • два гаечных ключа на 13;

  • отвёртка с тонким плоским лезвием;

  • тормозная жидкость или WD-40.

Как снять деталь

Порядок работ может вызвать сложности только в том случае, если крепёжные соединения сильно приржавели. Поэтому рекомендуется придерживаться следующего плана для облегчения работы:

  1. Обработать все гайки на хомутах WD-40 или тормозной жидкостью. Гайки находятся под воздействием высоких температур во время работы мотора и поэтому быстро прикипают к кузову. Пусть смазка хорошо пропитает металл в течение 10–15 минут.

  2. После этого можно попробовать открутить гайки ключом. При этом достаточно открутить только одну, так как другую можно просто сорвать.

  3. После чего молотком и зубилом нужно будет очень осторожно обстучать место стыковки основного глушителя и резонатора. Только так можно в дальнейшем их разъединить, чтобы снять.

  4. Отвёрткой нужно отжать часть трубы, чтобы глушитель можно было вытащить из полости резонатора.

  5. После этого можно снимать три подвесных резинки. Выхлопные трубы крепятся ими непосредственно на выхлопе и по бокам от бочонка резонатора.

  6. Все части глушителя аккуратно вытащить из-под машины.

Демонтаж глушителя

Красные стрелки показывают места болтовых соединений

Как установить новый «глушак»

Соответственно, после демонтажа можно сразу же ставить новый глушитель. Для этого лучше всего сразу же купить новые резиновые кольца и уплотнители, так как старые обычно бывают непригодны для повторного использования:

  1. Сначала устанавливается задняя часть «глушака», которая крепится на трёх подвесных резинках.

  2. После этого зафиксировать новыми болтами переднюю часть глушителя и убедиться в надёжности фиксации соединения.

  3. Все прокладки нужно заменить на новые.

Новый глушитель на «Жигули»

Перед установкой обязательно нужно удалить все наклейки с корпуса, так как при нагревании они могут загореться

Процедура снятия и установки глушителя очень проста. Единственная проблема — открутить или сорвать гайки кронштейна.

Что делать, если стучит глушитель на «Жигулях»

Сразу необходимо разобраться в том, о какую именно часть стучит труба глушителя. На автомобилях ВАЗ классика могут быть только два варианта:

  • о бензобак;

  • о кузов.

В каждом случае порядок работ будет разным. Если глушитель во время движения звонко ударяется о бензобак, то это говорит о том, что соединительный хомут между глушителем и резонатором был поставлен неправильно, поэтому «глушак» и уходит в сторону. То есть необходимо ещё раз загнать машину на смотровую яму и убедиться в правильности всех соединений глушителя.

Если же труба во время езды стучит о кузов, то проще всего предотвратить этот звук заменой резинок. В процессе эксплуатации они могут вытягиваться или даже слетать, из-за чего глушитель ходит туда-сюда. Если же все три резинки стоят на своих местах, то рекомендуется проложить место стыковки глушителя и кузова резиной. Это обеспечит отсутствие стука во время езды и сделает работу глушителя более стабильной.

Как отремонтировать глушитель своими руками

Прежде чем приступать к ремонту глушителя, нужно оценить целесообразность этих действий. Не каждый автовладелец обладает навыками работы со сварочным аппаратом. К тому же, не всегда глушитель можно хорошо отремонтировать — в случаях сильного прогара лучше всего сразу менять его на новый.

Причины выхода из строя

Чаще всего глушители на ВАЗ 2106/2107 теряют свою работоспособность по следующим причинам:

  • механические повреждения во время езды по неровным дорогам, удары;

  • быстрые перепады температурных режимов, особенно в зимнее время, когда снаружи холодно, а внутри корпуса из-за выхлопов очень высокие температуры;

  • примеси в бензине, которые выходят вместе с выхлопными газами и влияют на состояние металлических поверхностей глушителя.

Глушитель с коррозией

Эксплуатация авто с такими повреждениями глушителя небезопасна

Однако насколько срочно нужно проводить ремонт глушителя, если вы вдруг заметили какие-то повреждения в его корпусе или чёрные выхлопы из трубы? Чем может грозить эксплуатация «Жигулей» с прогоревшим или деформированным глушителем?

Во-первых, если в корпусе любого элемента имеются отверстия, то выработанные газы будут поступать в салон. Главная опасность состоит в том, что выхлопы не имеют цвета и запаха и почувствовать их невозможно. При этом водитель начинает испытывать головные боли, тошноту и головокружение. Если находиться в салоне автомобиля с заведённым мотором длительное время, то можно потерять сознание и даже умереть.

Во-вторых, если выхлопная система не работает в штатном порядке, то снижается мощность двигателя. Это бывает особенно заметно при разгоне, старте с места или обгоне.

В-третьих, при неисправном «глушаке» мотор начинает потреблять очень много бензина. Небрежность автовладельца приведёт к тому, что глушитель будет работать всё хуже и хуже, а литраж на 100 км пути увеличиваться.

Как заварить глушитель

Чаще всего глушитель теряет свою герметичность, а потому не может выполнять работу в нормальном режиме. При этом дыры могут появляться как на самих трубах, так и на сварных швах.

Сварка на соединительном шве

Рекомендуется зачистить сварной шов и закрасить место работы термостойкой краской

Использование сварочного аппарата и металлических заплаток можно считать самым надёжным способом ремонта глушителей.

Для того чтобы заварить «глушак», нужно подготовить электроды подходящего размера (всё зависит от того, насколько большое отверстие прожжено в глушителе) и лист металла необходимой величины. После чего рекомендуется выполнять сварку максимально удалённо от края отверстий, так как истончившиеся края металла могут быстро разрушиться:

  1. Очистить рваные края глушителя от ржавчины и пыли.
  2. Обезжирить металл растворителем.
  3. Приложить металлическую заплатку к корпусу и прихватить её в нескольких местах по периметру дыры.
  4. После этого можно приступать к наложению полноценных сварных швов.
  5. После того как швы застынут, рекомендуется зачистить шлак металлической щёткой.
Латка на корпусе

Сварные швы рекомендуется накладывать осторожно, чтобы не прожечь корпус глушителя

Как поменять прокладку

Между основным глушителем и резонаторной частью находится армированная прокладка. Её назначение — препятствовать нагреванию резонатора, поэтому она выполняется из термостойкого металла.

После демонтажа глушителя рекомендуется менять прокладку. Это не занимает много времени, так как элемент вставляется в трубу глушителя и зажимается между её частями.

Как заменить подвесные резинки

Это, пожалуй, самая простая процедура в ремонте глушителей «Жигулей». Задняя часть трубы крепится к кузову тремя подвесными резинками. В процессе езды некоторые из них могут потеряться или же серьёзно деформироваться.

Чтобы поменять эти резинки, нужно просто загнать машину на смотровую яму или эстакаду, снять старые изделия и на их место установить новые. Некоторые автовладельцы меняют подвесные резинки без эстакады, просто подлезая под кузов с задней левой стороны.

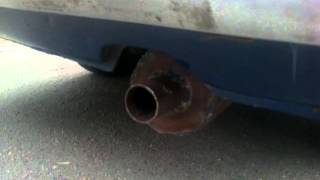

Видео: меняем резонатор и глушитель на автомобиле ВАЗ 2106/2107

Глушитель в автомобилях ВАЗ классика не назовёшь, конечно, долговечным элементом. Однако в возможностях самого владельца своевременно производить необходимые ремонтные работы или менять «глушак» в случае необходимости. Тем более процедура максимально упрощена конструкцией самих ВАЗ 2106/2107. Поэтому любые работы с глушителем можно провести своими руками в гаражных условиях.
